Manual del Arrancador Suave ABB: Configuración, Conexión y Solución de Fallos

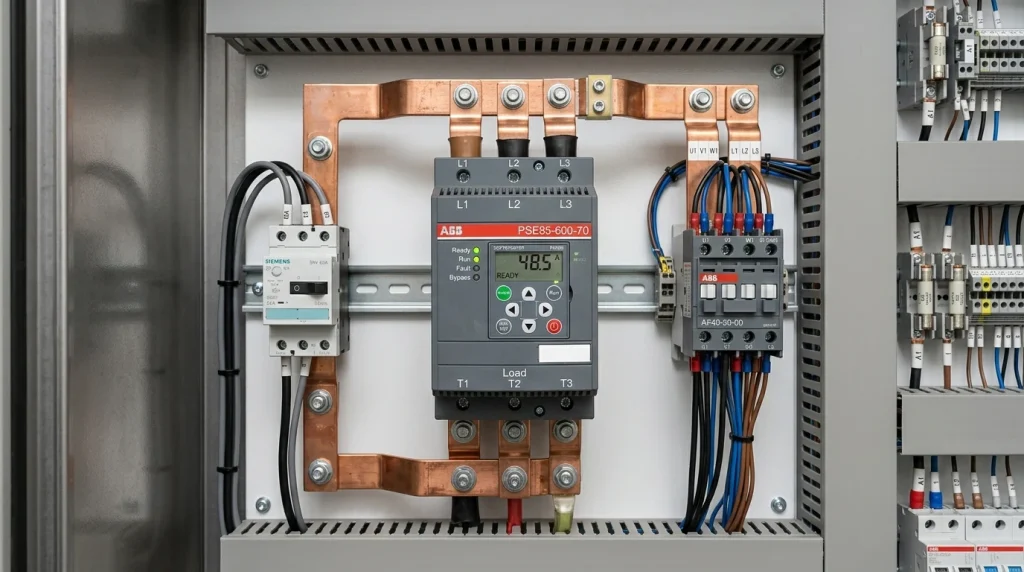

Arrancador suave industrial ABB modelo PSE con barras de cobre y display de control

Produced with AI. This article was artificially generated. Editorial responsibility: ArrancadorDeBaterias.info.

El manual del arrancador suave ABB es la guía técnica de instalación, parametrización y diagnóstico para las series PSR, PSE y PSTX. Detalla el conexionado de potencia y control, la calibración de rampas de tensión, las funciones de protección electrónica del motor y la tabla de códigos de alarma y avería.

ABB es uno de los mayores referentes mundiales en electrónica de potencia y control de motores. Sus gamas de arrancadores suaves cubren desde aplicaciones compactas básicas hasta sistemas de bombeo de alto rendimiento. En este manual práctico para arrancadores suaves ABB, resumimos los esquemas de conexión, procedimientos de calibración y tablas de resolución de incidencias más consultadas por instaladores y técnicos de mantenimiento.

Gamas de Arrancadores Suaves ABB: PSR, PSE y PSTX

Antes de conectar y parametrizar un equipo ABB, es fundamental identificar a qué familia pertenece el dispositivo:

Serie ABBRango de CorrienteMétodo de AjusteBypass y Prestaciones Destacadas
ABB PSR (Compact Range)3 A hasta 105 A3 potenciómetros giratorios frontalesBypass integrado. Control bifásico ultracompacto para maniobras estándar sin complejidad.
ABB PSE (Efficient Range)18 A hasta 370 ATeclado de 4 botones y pantalla LCD retroiluminadaBypass integrado, control de par Torque Control para evitar golpe de ariete, protección de rotor bloqueado.
ABB PSTX (Advanced Range)30 A hasta 1250 ADisplay HMI desmontable multilingüeBypass integrado, control trifásico completo, freno dinámico, marcha lenta (Jog), calentamiento de motor y comunicación de bus.

Para conocer detalles específicos sobre el modelo intermedio más vendido de ABB, consulta nuestro artículo técnico sobre el manual y configuración del arrancador suave ABB PSE.

Esquema de Cableado Estándar: Bornes de Potencia y Control

La correcta instalación de un arrancador ABB exige respetar escrupulosamente la separación entre líneas de fuerza y señales de mando:

Circuito de Fuerza (Alimentación Principal)

  • Bornes de Entrada (Red): 1L1, 3L2, 5L3 conectan con las tres fases de la red aguas abajo de los fusibles de protección ultrarrápida o disyuntor magnetotérmico.
  • Bornes de Salida (Motor): 2T1, 4T2, 6T3 se conectan directamente a los bornes \(U, V, W\) del motor eléctrico.
  • Secuencia de Fases: En modelos avanzados como el PSTX, el equipo supervisa el orden de fases para impedir arranques en sentido inverso no deseado.

Circuito de Control y Señales (Bornes Típicos ABB PSE)

  • 1 y 2 (Alimentación de Control): Suministro auxiliar de 100-250 V CA (o 24 V CC según referencia de catálogo).
  • 8 y 9 (Comando de Marcha / Start-Stop): Cierre de contacto libre de potencial para activar la rampa de aceleración.
  • 13 y 14 (Relé Run): Contacto normalmente abierto que permanece cerrado mientras el motor está en marcha.
  • 23 y 24 (Relé Top of Ramp / Bypass): Contacto NA que cierra cuando la aceleración ha concluido y el contactor interno de bypass está activado.
  • 95 y 96 (Relé Event / Fault): Contacto normalmente cerrado de alarma que se abre ante cualquier disparo por fallo térmico o cortocircuito interno.

Procedimiento de Parametrización en la Serie ABB PSE

A través de la pantalla LCD y los botones de navegación del frontal, el técnico debe configurar los siguientes parámetros esenciales antes de la primera puesta en marcha:

  1. Configurar Corriente Nominal del Motor (\(I_e\)): Ajuste el parámetro al valor en amperios que figura en la placa de características del motor. De este valor depende la curva de sobrecarga electrónica.
  2. Tensión Inicial de Arranque (Init Volt): Habitualmente fijada en el 30% para ventiladores y 40% en bombas centrífugas. Si el motor vibra sin empezar a girar, incremente este valor en pasos del 5%.
  3. Tiempo de Rampa de Arranque (Start Ramp): Entre 5 y 15 segundos según la inercia del sistema accionado.
  4. Tiempo de Parada Suave (Stop Ramp): En instalaciones de bombeo, fije entre 10 y 20 segundos para activar el control de par y permitir un cierre silencioso de las válvulas antirretorno.
  5. Límite de Corriente (Current Limit): Fije el valor máximo tolerable, típicamente entre \(3 imes I_e\) y \(4 imes I_e\).

Si deseas comparar los procedimientos de parametrización de ABB con los de otros fabricantes, revisa nuestra guía del arrancador suave Siemens Sirius y su puesta en marcha.

Tabla de Códigos de Falla y Diagnóstico Rápido en Equipos ABB

Los arrancadores suaves ABB muestran códigos alfanuméricos en display o patrones de parpadeo en LEDs para orientar la reparación rápida:

Código / AlarmaSignificado del FalloCausa Más ProbableAcción Correctiva Recomendada
SF01 / Phase LossPérdida de fase de redFusible fundido o caída de línea en L1, L2 o L3Verificar tensión trifásica en bornes de entrada antes de rearmar.
SF02 / High CurrentSobrecorriente transitoriaBloqueo mecánico repentino o cortocircuito parcialGirar el eje manualmente para descartar atascos mecánicos en bomba o reductor.
SF03 / OverloadSobrecarga térmica de motorMotor trabajando por encima de \(I_e\) de forma continuadaDejar enfriar el motor, revisar caudal o carga y verificar la corriente real con pinza amperimétrica.
SF04 / Bad NetworkFrecuencia o tensión inestableGenerador auxiliar inestable o microcortes de redComprobar estabilidad del generador o verificar límites de tolerancia en el menú de red.
SF05 / SCR OpenTiristor abierto o sin disparoFallo en el módulo de tiristores interno o circuito de disparoComprobar la resistencia de los tiristores con multímetro o sustituir el módulo de potencia.

Preguntas Frecuentes sobre el Manual de Arrancadores ABB

¿Cómo se realiza un Reset de fábrica en un arrancador ABB PSE?

Con el equipo en estado Ready (sin orden de marcha activa), acceda al menú de configuración manteniendo presionado el botón Select durante 3 segundos. Navegue hasta el parámetro «Default Settings» (Restablecer ajustes de fábrica) y confirme presionando Store. Todos los parámetros regresarán a los valores de catálogo originales.

¿Por qué parpadea el LED «Fault» en un arrancador compacto ABB PSR?

En la gama compacta PSR, el parpadeo del LED rojo indica comúnmente una condición de sobrecalentamiento en los tiristores por exceso de arranques por hora, o una ausencia de tensión en una de las fases de entrada L1-L2-L3.

¿Se puede conectar un arrancador ABB aguas abajo de un diferencial estándar?

Debido a las corrientes de fuga generadas por los filtros internos y los semiconductores de potencia durante el disparo por ángulo de fase, se recomienda emplear interruptores diferenciales superinmunizados de Tipo A o Tipo B con sensibilidad mínima de 300 mA en entornos industriales.
