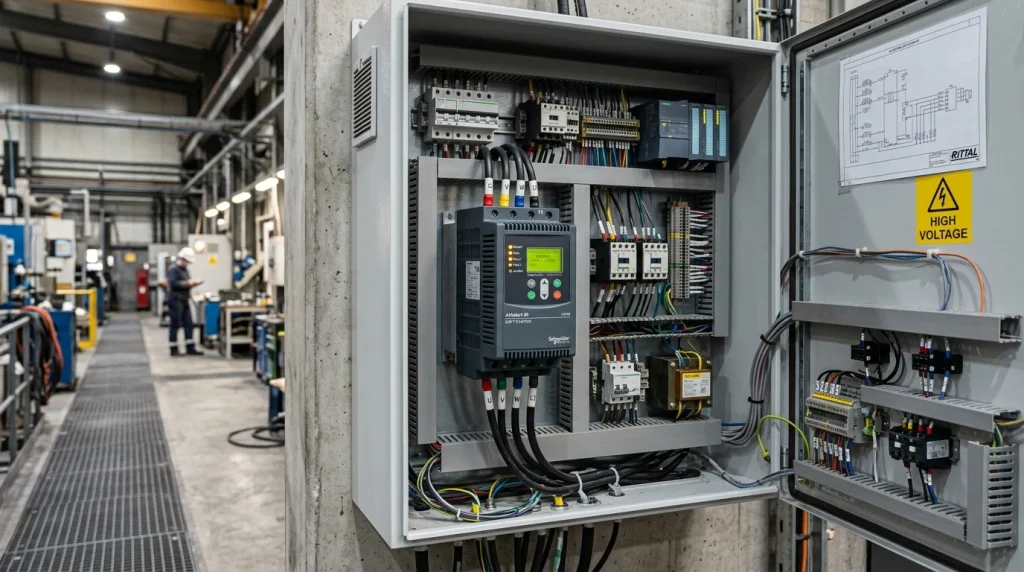

La electrificación de plantas de producción, estaciones de bombeo y sistemas de ventilación exige un control exhaustivo de los transitorios electromagnéticos y dinámicos. En aplicaciones donde los métodos electromecánicos tradicionales (arranque directo o estrella-triángulo) resultan insuficientes o causan daños por fatiga mecánica, los arrancadores electrónicos (comúnmente denominados arrancadores suaves o soft starters) representan el estándar de ingeniería para optimizar la vida útil de motores y mecanismos asociados.
Arquitectura Interna y Principio de Modulación por Tiristores (SCR)
El corazón de un arrancador electrónico está formado por pares de tiristores (rectificadores controlados de silicio) conectados en antiparalelo en cada una de las fases de alimentación.
El microprocesador del equipo controla el ángulo de disparo (\(lpha\)) de las puertas de los tiristores en cada semiciclo de la onda senoidal de corriente alterna:
- Al inicio del ciclo de arranque: El ángulo de disparo es elevado (próximo a 180°), lo que permite que sólo una pequeña porción de la onda de tensión llegue a los devanados del motor (tensión inicial o pedestal de arranque, configurable entre el 30% y el 70% de \(V_n\)).
- Rampa de aceleración: Conforme transcurre el tiempo programado de rampa, el microprocesador reduce progresivamente el ángulo de retardo de disparo hacia 0°, incrementando suavemente el valor eficaz (\(V_{RMS}\)) de la tensión entregada.
- Conducción plena: Al alcanzar el 100% de la tensión de red, los tiristores conducen la onda completa sin deformación armónica significativa.
Tipos de Arrancadores Electrónicos en el Mercado
Los arrancadores electrónicos se diferencian según su topología interna de control y su gestión térmica:
| Topología | Fases Controladas | Bypass | Aplicaciones Recomendadas |
|---|---|---|---|
| Bifásico Compacto | 2 fases reguladas por SCR, 1 fase directa | Integrado (relés internos) | Cintas transportadoras pequeñas, compresores de pistón, ventiladores axiales de baja inercia (< 22 kW). |
| Trifásico Estándar | 3 fases con tiristores antiparalelo independientes | Bypass electromecánico interno | Bombas centrífugas, molinos de martillo, trituradoras y compresores de tornillo de 30 a 250 kW. |
| Trifásico de Alto Rendimiento (Heavy Duty) | 3 fases con algoritmos vectoriales de control de par | Bypass externo o tiristores para marcha continua | Minería, plantas cementeras, bombas sumergibles profundas y soplantes de alta presión (> 250 kW). |
Importancia del Contactor de Bypass Integrado
Durante la conducción, cada tiristor disipa potencia en forma de calor debido a su caída de tensión intrínseca (aproximadamente 1.2 a 1.5 V por fase). A potencias elevadas, esta disipación térmica representa cientos de vatios perdidos que calientan el cuadro eléctrico.
Para solucionar este problema de eficiencia energética, los arrancadores electrónicos modernos incorporan un contactor de bypass interno. Una vez completada la rampa de arranque, el contacto mecánico del bypass se cierra en paralelo con el bloque de tiristores, derivando toda la corriente nominal a través de sus contactos de baja resistencia. De este modo:
- Se eliminan las pérdidas térmicas durante el funcionamiento continuo.
- Se reduce drásticamente la temperatura del disipador de aluminio.
- Se alarga la vida útil de los semiconductores de potencia al no trabajar de manera ininterrumpida.
Comparativa Técnica: Arrancador Electrónico vs Variador de Frecuencia (VFD)
Una decisión de ingeniería habitual es determinar cuándo instalar un arrancador electrónico y cuándo optar por un variador de frecuencia:
| Parámetro de Evaluación | Arrancador Electrónico (Soft Starter) | Variador de Frecuencia (VFD / Inverter) |
|---|---|---|
| Regulación de Velocidad | No permite variar velocidad en régimen permanente (frecuencia fija a 50/60 Hz). | Control continuo y preciso de velocidad de 0 Hz a más de 120 Hz. |
| Par a Bajas Revoluciones | Reducido (proporcional a la tensión). No apto para cargas con par resistente 100% en parado. | 100% a 200% del par nominal disponible desde 0 RPM (control vectorial orientado al campo). |
| Distorsión Armónica (THDi) | Genera armónicos leves únicamente durante los segundos del arranque; cero armónicos con bypass activo. | Emisión armónica continua durante toda la operación; requiere filtros dV/dt o filtros senoidales. |
| Costo de Adquisición | Económico (entre un 30% y un 50% del coste de un variador equivalente). | Elevado debido a rectificador, bus de continua y módulo inversor IGBT. |
| Tamaño en Armario | Muy compacto, disipación pasiva sencilla. | Voluminoso, requiere ventilación forzada o climatización en envolvente. |
Parámetros Esenciales para la Puesta en Marcha
Al programar un arrancador electrónico industrial, el técnico debe ajustar con precisión cuatro variables fundamentales:
- Pedestal de Tensión Inicial (Initial Voltage): Porcentaje de tensión aplicada al instante de ordenar marcha (30% – 60%). Debe ser suficiente para que el motor rompa la inercia estática sin demora, pero sin provocar un golpe brusco.
- Tiempo de Rampa de Arranque (Start Ramp Time): Duración en segundos (típicamente 5 a 20 s) en la que el voltaje sube desde el valor inicial hasta el 100%.
- Límite de Corriente (Current Limit): Umbral máximo de intensidad admitido (habitualmente fijado entre 300% y 400% de \(I_n\)). Si la corriente alcanza este tope, el arrancador congela el avance de la rampa de tensión hasta que la carga acelera.
- Rampa de Deceleración / Parada Suave (Stop Ramp): Crucial en estaciones de impulsión de fluidos. Desciende la tensión suavemente durante 10 a 30 segundos para frenar el flujo de agua de manera controlada y evitar el destructivo fenómeno del golpe de ariete sobre válvulas antirretorno y tuberías.
Preguntas Frecuentes sobre Arrancadores Electrónicos
¿Puede un arrancador electrónico cambiar el sentido de giro de un motor?
No de forma autónoma. A diferencia de un variador que altera la secuencia electrónica de fase por software, el arrancador electrónico requiere un juego de contactores externos de inversión de fase antes de sus bornes de entrada (L1, L2, L3) si se necesita rotación bidireccional.
¿Qué protecciones térmicas incorpora un arrancador suave?
Integran modelado térmico del motor mediante algoritmos de memoria de calor con curvas de disparo Clase 10, 20 o 30, detección de fallo de fase, desequilibrio de corrientes, sobretensión, subtensión y sondas térmicas PTC/PT100 directamente instaladas en el devanado del motor.
