En el ámbito industrial y de instalaciones electromecánicas, la puesta en marcha directa de motores asíncronos de media y gran potencia genera caídas de tensión severas en la red eléctrica de suministro. Para evitar perturbaciones en equipos sensibles y no sobrepasar la capacidad de los transformadores y fusibles de cabecera, el arranque estrella triángulo sigue siendo una de las soluciones electromecánicas más extendidas, robustas y económicas del sector.
Fundamento Físico y Matemático: ¿Por Qué se Reduce la Corriente a un Tercio?
Para comprender la eficacia de este sistema, es necesario analizar las relaciones de tensión y corriente en las dos configuraciones clásicas de un devanado trifásico equilibrado:
- Conexión en Estrella (Y): La tensión que soporta cada bobina o devanado de fase (\(V_f\)) es la tensión de línea (\(V_L\)) dividida por la raíz cuadrada de 3:V_f = V_L / √3 ≈ 0.577 · V_L
Dado que la impedancia del devanado (\(Z\)) es constante, la corriente de fase disminuye en la misma proporción:
I_{f(Y)} = V_f / Z = V_L / (√3 · Z)Como en estrella la corriente de línea es idéntica a la corriente de fase (\(I_{L(Y)} = I_{f(Y)}\)), la intensidad absorbida de la red es:
I_{L(Y)} = V_L / (√3 · Z) - Conexión en Triángulo (Δ): Cada devanado queda sometido directamente a la tensión completa de línea:V_f = V_L
La corriente que circula por cada devanado es:
I_{f(Δ)} = V_L / ZSin embargo, en triángulo la corriente total tomada de la línea es la suma vectorial de dos fases:
I_{L(Δ)} = √3 · I_{f(Δ)} = √3 · (V_L / Z)
Al contrastar ambas intensidades de línea, la relación matemática resulta inequívoca:
De igual forma, dado que el par electromagnético es proporcional al cuadrado de la tensión aplicada (\(T \propto V^2\)), el par de arranque en estrella disminuye exactamente en la misma medida: \((1 / √3)^2 = 1 / 3\). Por tanto, el motor entregará únicamente el 33% de su par de arranque directo, motivo por el cual este sistema sólo es viable cuando la máquina arranca en vacío o con cargas de baja inercia resistente inicial (por ejemplo, bombas centrífugas con válvula cerrada o ventiladores industriales).
Componentes Clave y Dimensionamiento de Contactores

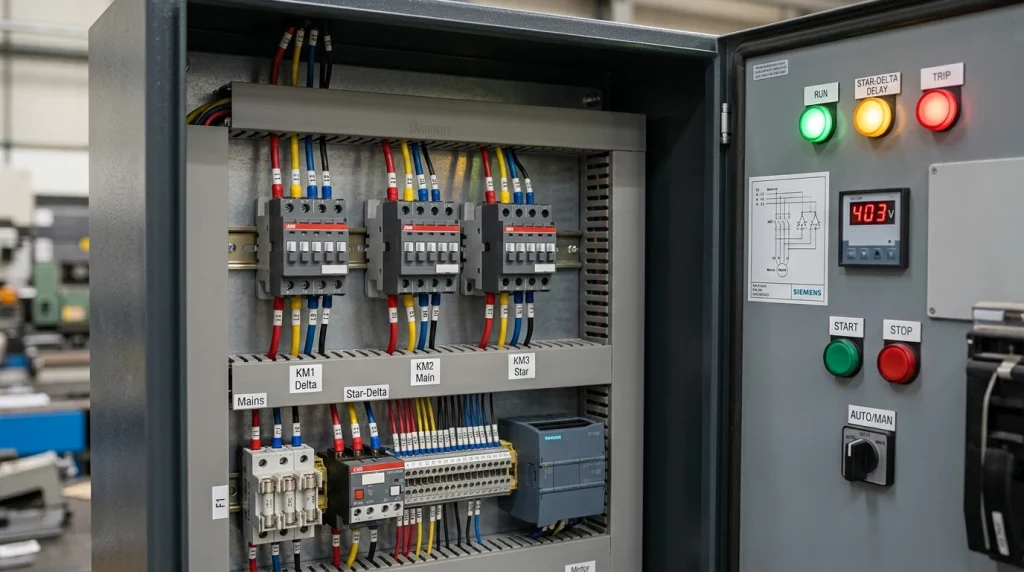

Un cuadro eléctrico para maniobra estrella triángulo estándar está compuesto por tres contactores principales, una protección térmica o guardamotor y un temporizador electrónico de transición:
| Elemento | Denominación | Función en el Circuito | Cálculo de Intensidad Asignada (\(I_e\)) |
|---|---|---|---|
| Contactor de Red / Línea | KM1 (Principal) | Conecta la alimentación trifásica a los bornes U1, V1, W1. Permanece activo en estrella y triángulo. | \(I_e = 0.58 \cdot I_n\) (58% de la nominal) |
| Contactor de Triángulo | KM2 (Delta) | Cierra el lazo en triángulo uniendo U1-W2, V1-U2 y W1-V2 en régimen permanente. | \(I_e = 0.58 \cdot I_n\) (58% de la nominal) |
| Contactor de Estrella | KM3 (Estrella) | Cortocircuita los extremos W2, U2, V2 durante los primeros segundos del arranque. | \(I_e = 0.33 \cdot I_n\) (33% de la nominal) |
| Relé Térmico de Sobrecarga | F2 (Térmico) | Supervisa la corriente para proteger contra sobrecargas continuadas o falta de fase. | Ajustar al 58% de \(I_n\) si está bajo KM1 |
| Temporizador Neumático/Electrónico | KT1 (Relé de tiempo) | Gestiona el retardo entre la desconexión de KM3 y la entrada de KM2. | Rango de 3 a 15 segundos |
Requisitos del Motor para Poder Conectarse en Estrella Triángulo
No todos los motores trifásicos son aptos para este método de arranque. Es imprescindible verificar la placa de características técnicas:
- Acceso a los 6 terminales de bobinado: La caja de bornes del motor debe disponer de 6 bornes independientes (U1, V1, W1 y U2, V2, W2). Si el motor sólo presenta 3 bornes externos, la conexión interna es fija y no permite maniobra externa.
- Tensión nominal de bobinado coincidente con la red en triángulo: Para una red trifásica europea estándar de 400V entre fases, el motor debe indicar en su placa de características 400V / 690V (o Δ 400V / Y 690V). Si el motor indica 230V / 400V, sólo podría conectarse en triángulo a 230V y en estrella a 400V; conectarlo en triángulo a 400V quemaría de inmediato sus devanados por sobretensión.
Paso a Paso: Secuencia de Maniobra y Temporización Crítica
El esquema de mando eléctrico debe programarse con estricta rigurosidad temporal:
1. Fase de Activación en Estrella
Al pulsar el botón de marcha (START), se energiza inmediatamente la bobina de KM3 (estrella), la cual cierra sus contactos de potencia creando el punto neutro en los bornes W2-U2-V2. Un contacto auxiliar de confirmación de KM3 activa a continuación el contactor principal KM1 y el temporizador KT1. El motor acelera suavemente tomando únicamente 1/3 de la corriente de choque.
2. Intervalo de Transición Muerta (Pausa de Seguridad)
Cuando el temporizador alcanza el tiempo fijado (generalmente entre 5 y 10 segundos, cuando el motor ha alcanzado su velocidad estabilizada), desconecta la bobina de KM3. Es vital que exista un tiempo muerto de 30 a 50 milisegundos antes de activar KM2. Si KM2 entra mientras el arco eléctrico de apertura en KM3 aún está extinguiéndose, se producirá un cortocircuito bifásico violento directo en las barras de potencia.
3. Régimen Permanente en Triángulo
Una vez verificado el corte de KM3 mediante un contacto auxiliar normalmente cerrado (enclavamiento eléctrico), entra el contactor KM2. Los devanados quedan sometidos a la tensión nominal completa y el motor entrega su par de trabajo continuo para mover la carga a velocidad nominal.
Enclavamiento Mecánico y Eléctrico: La Regla de Oro
Debido al riesgo crítico de cortocircuito entre las barras de puenteo de estrella y las conexiones de fase de triángulo, los contactores KM2 y KM3 deben incorporar dos niveles de seguridad independientes:
- Enclavamiento Mecánico: Un balancín físico intercalado entre las carcasas de KM2 y KM3 que impide físicamente que ambos se muevan a la posición de cierre al mismo tiempo, incluso si ambas bobinas fueran alimentadas accidentalmente.
- Enclavamiento Eléctrico: Contactos auxiliares normalmente cerrados (NC) en serie con las bobinas opuestas (el contacto NC de KM3 corta la alimentación de KM2, y el contacto NC de KM2 corta la de KM3).
Averías Frecuentes y Diagnóstico en Cuadros Estrella Triángulo
| Síntoma Observado | Causa Técnica Raíz | Acción Correctiva |
|---|---|---|
| El térmico o disyuntor salta justo en el cambio de estrella a triángulo. | Falta de concordancia de fases al conectar KM2 (inversión de fase que intenta frenar o invertir el motor bruscamente), o tiempo de temporización demasiado corto. | Verificar con telurómetro y comprobador de rotación el orden U1-W2, V1-U2, W1-V2. Aumentar ligeramente el tiempo en KT1. |
| El motor no tiene fuerza para arrancar en estrella y zumba. | El par resistente de la carga supera el 33% del par nominal del motor, o hay una fase abierta en el contactor KM3. | Comprobar continuidad de contactos en KM3. Si el motor está sobrecargado, arrancar sin carga o migrar a un arrancador suave electrónico. |
| Zumbido fuerte en contactor KM1 o KM2. | Espira de sombra rota o suciedad de polvo metálico en el entrehierro magnético del núcleo del contactor. | Limpiar el entrehierro con aire seco y disolvente dieléctrico, o sustituir el contactor si la espira de desfasaje está fracturada. |
Preguntas Frecuentes sobre Arranque Estrella Triángulo
¿Cuánto tiempo debe durar la temporización en estrella?
El tiempo debe ajustarse observando un amperímetro. Durante la fase estrella, la corriente descenderá progresivamente desde su pico inicial hasta estabilizarse en un valor bajo constante. Ese punto de estabilización (habitualmente entre 4 y 12 segundos según la inercia) indica que el motor alcanzó el 80-85% de sus revoluciones. En ese instante exacto debe conmutar a triángulo.
¿Qué diferencia hay entre este sistema y un arrancador suave electrónico?
El arranque estrella triángulo es un sistema electromecánico discreto que sólo ofrece dos niveles de tensión fija (58% y 100%), produciendo una segunda punta de corriente durante el cambio. Por su parte, un arrancador electrónico mediante tiristores ofrece una rampa de tensión continua y progresiva desde el 30% hasta el 100%, eliminando cualquier choque de corriente o par.
